واگن باری یکی از مهمترین اجزای سیستم حمل و نقل ریلی است که برای جابهجایی انواع کالاها، مواد اولیه و محصولات صنعتی مورد استفاده قرار میگیرد. برخلاف واگنهای مسافری که برای انتقال انسان طراحی شدهاند، واگنهای باری با هدف حمل بارهای مختلف از نظر وزن، حجم، شکل و شرایط نگهداری ساخته میشوند. این واگنها نقش مهمی در زنجیره تأمین صنایع، تجارت داخلی و حمل و نقل بینالمللی دارند.
حمل و نقل ریلی به دلیل توانایی جابهجایی حجم زیادی از کالا با مصرف انرژی کمتر نسبت به حمل جادهای، یکی از روشهای مهم انتقال بار در جهان محسوب میشود به عنوان مثال، برای حمل ۳۰۰۰ تن سنگآهن، با فرض ظرفیت متوسط ۶۰ تن برای هر واگن باری، حدود ۵۰ واگن موردنیاز خواهد بود. در مقابل، اگر همین میزان بار از طریق حمل و نقل جادهای انجام شود و ظرفیت متوسط هر تریلی حدود ۲۵ تن در نظر گرفته شود، حدود ۱۲۰ دستگاه تریلی موردنیاز است. این مقایسه نشان میدهد که حمل و نقل ریلی با استفاده از یک قطار باری، میتواند بار معادل بیش از ۱۲۰ تریلی را جابهجا کند که علاوه بر کاهش ترافیک جادهای، موجب صرفهجویی در مصرف سوخت، کاهش آلایندگی زیستمحیطی، افزایش ایمنی و کاهش هزینههای حمل و نقل میشود. در این سیستم، انتخاب نوع مناسب واگن اهمیت زیادی دارد؛ زیرا هر نوع کالا به شرایط ویژهای برای حمل نیاز دارد. برای مثال، مواد معدنی سنگین مانند سنگآهن و زغالسنگ به واگنهای مقاوم با ظرفیت بالا نیاز دارند، در حالی که کالاهای حساس به رطوبت باید در واگنهای سرپوشیده یا یخچالدار حمل شوند.

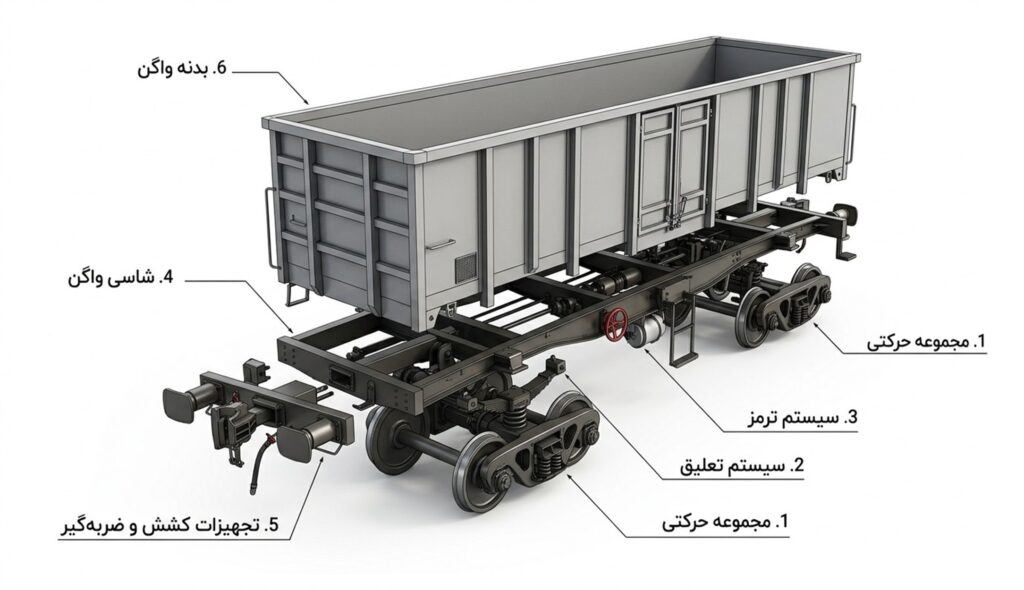

ساختار کلی واگن باری
یک واگن باری از بخشهای مختلفی تشکیل شده است که هرکدام وظیفه مشخصی دارند:
- مجموعه حرکتی(بوژی و چرخ ها): مجموعه چرخها، محور و سیستم تعلیق که باعث حرکت روان واگن روی ریل میشود.
- سیستم تعلیق (فنربندی): وظیفه جذب ارتعاشات و ضربات ناشی از حرکت واگن و افزایش پایداری و نرمی حرکت را بر عهده دارد.
- سیستم ترمز: برای کنترل و توقف ایمن واگن در قطارهای باری استفاده میشود.
- شاسی (زیرقاب یا زیرشاسی واگن): قسمت زیرین واگن که وزن بار و نیروهای واردشده هنگام حرکت را تحمل میکند.
- تجهیزات کشش و ضربهگیر (کوپلر و ضربهگیر): برای اتصال واگنها به یکدیگر و انتقال نیروهای کششی و ضربهای بین آنها استفاده میشود.
- بدنه واگن: بخش اصلی نگهدارنده بار است و با توجه به نوع محموله طراحی میشود.
انواع واگنهای باری در راهآهن
واگنهای باری در راهآهن بر اساس نوع کالا، شرایط حمل، روش بارگیری و تخلیه و ویژگیهای فیزیکی محموله طراحی میشوند. هر واگن برای جابهجایی نوع خاصی از بار مورد استفاده قرار میگیرد و انتخاب واگن مناسب تأثیر زیادی بر ایمنی، سرعت حمل و کاهش هزینههای حمل و نقل دارد.
واگن مسقف یکی از پرکاربردترین واگنهای باری است که دارای سقف و دیوارههای بسته بوده و برای حمل کالاهایی استفاده میشود که نیاز به محافظت در برابر عوامل محیطی مانند باران، برف، گردوغبار و تابش مستقیم آفتاب دارند. این واگنها معمولاً برای حمل محصولات کشاورزی، مواد غذایی، کالاهای بستهبندیشده و محصولات صنعتی به کار میروند.

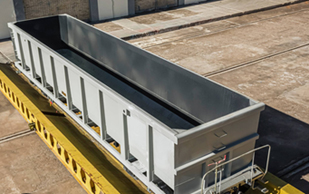

واگن لبهبلند برای حمل بارهای سنگین و حجیم طراحی شده است. این واگن دارای دیوارههای بلند بوده و بیشتر در صنایع معدنی مورد استفاده قرار میگیرد. حمل سنگآهن، زغالسنگ، گندله، سنگ معدن و مواد اولیه کارخانههای فولاد از مهمترین کاربردهای این نوع واگن است. ظرفیت بالای این واگنها باعث شده بخش زیادی از حمل مواد معدنی در راهآهن با آنها انجام شود.

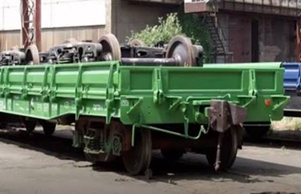

واگن لبهکوتاه دارای دیوارههای کوتاهتر نسبت به واگن لبهبلند است و برای حمل بارهایی که نیاز به دسترسی آسان هنگام بارگیری و تخلیه دارند استفاده میشود. این واگنها برای حمل مصالح ساختمانی، قطعات صنعتی، تجهیزات عمرانی و کالاهای حجیم که نیاز به پوشش ندارند مناسب هستند

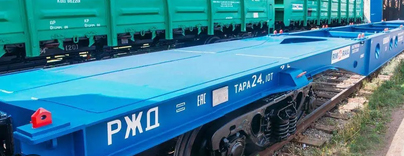

واگن مسطح یا کفی دارای یک سطح صاف بدون سقف و دیوارههای بلند است و برای حمل بارهای بزرگ و طویل استفاده میشود. این واگنها قابلیت حمل کانتینر، ماشینآلات سنگین، تجهیزات صنعتی، قطعات فولادی، خودرو و محمولههایی با ابعاد غیرمعمول را دارند. بارگیری این نوع واگنها معمولاً با جرثقیل یا تجهیزات مخصوص انجام میشود.
واگن کانتینربر نوعی واگن مسطح است که برای حمل کانتینرهای استاندارد طراحی شده است. این واگنها نقش مهمی در حمل و نقل ترکیبی دارند و امکان انتقال کالا بین شبکههای ریلی، جادهای و دریایی را فراهم میکنند. در مسیرهای تجاری و صادراتی، استفاده از واگنهای کانتینربر اهمیت زیادی دارد.
واگن مخزندار برای حمل مایعات و مواد خاص مورد استفاده قرار میگیرد. بدنه این واگن به شکل یک مخزن مقاوم ساخته شده و برای جابهجایی فرآوردههای نفتی مانند بنزین، گازوئیل، نفت خام، مواد پتروشیمی و مواد شیمیایی کاربرد دارد. این واگنها دارای تجهیزات ایمنی برای جلوگیری از نشت و افزایش ایمنی حمل هستند.

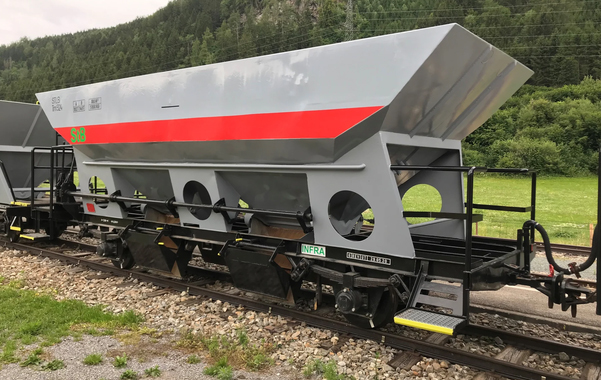

واگن فلهبر یا قیفی برای حمل مواد دانهای و پودری طراحی شده است. شکل قیفی بدنه این واگن امکان تخلیه سریع بار از قسمت زیرین را فراهم میکند. از این واگنها برای حمل سیمان، غلات، کود شیمیایی، شن، ماسه و برخی مواد معدنی استفاده میشود.

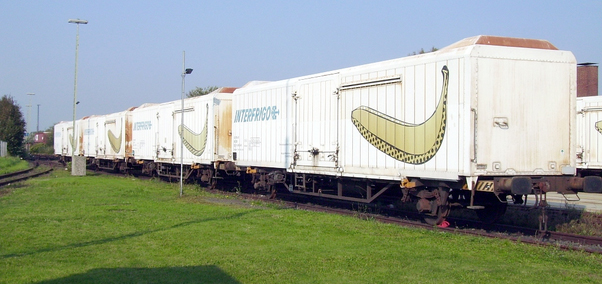

واگن یخچالدار برای حمل کالاهایی ساخته شده است که نیاز به کنترل دما دارند. این واگنها برای انتقال مواد غذایی، محصولات کشاورزی، داروها و کالاهای فاسدشدنی استفاده میشوند و باعث حفظ کیفیت محموله در مسیرهای طولانی میشوند.
واگنهای تخصصی نیز برای حمل محمولههای خاص ساخته میشوند. از این گروه میتوان به واگنهای حمل ریل، تجهیزات سنگین، ترانسفورماتورهای نیروگاهی و واگنهای تعمیر و نگهداری خطوط ریلی اشاره کرد که هرکدام برای یک نوع مأموریت ویژه طراحی شدهاند.
انواع واگنهای باری مورد استفاده در راهآهن ایران
در راهآهن ایران، با توجه به ساختار اقتصادی کشور و وجود صنایع بزرگ معدنی، فولادی، نفتی و کشاورزی، واگنهای لبهبلند، مخزندار، مسقف، مسطح و فلهبر اهمیت بیشتری دارند و بخش اصلی حمل بار ریلی کشور را تشکیل میدهند.

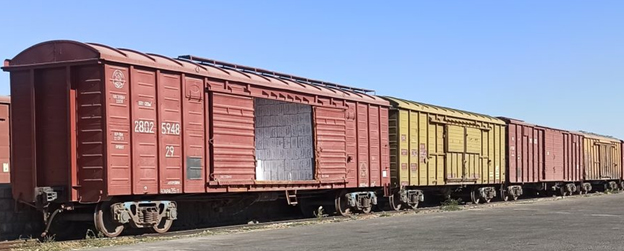

واگن مسقف
واگن مسقف یکی از واگنهای عمومی باری راهآهن ایران است که دارای سقف و دیوارههای بسته بوده و برای حمل کالاهایی استفاده میشود که باید در برابر عوامل جوی مانند باران، برف، گردوغبار و نور خورشید محافظت شوند. این واگنها برای حمل کالاهای عمومی، محصولات کشاورزی، مواد غذایی، کالاهای بستهبندیشده و برخی محصولات صنعتی کاربرد دارند.
واگن مسطح یا کفی(کمرشکن)
واگن مسطح دارای سطح صاف و بدون سقف است و برای حمل بارهایی که ابعاد بزرگ یا شکل خاص دارند استفاده میشود. در راهآهن ایران این واگنها برای حمل کانتینر، ماشینآلات سنگین، تجهیزات صنعتی، قطعات فولادی و محمولههای بزرگ کاربرد دارند.
واگن یخچالدار
واگن یخچالدار برای حمل کالاهایی استفاده میشود که نیاز به کنترل دما دارند. این واگنها برای انتقال مواد غذایی، محصولات کشاورزی و کالاهای حساس به دما طراحی شدهاند. در راهآهن ایران این نوع واگن وجود دارد، اما نسبت به واگنهای معدنی و صنعتی کاربرد محدودتری دارد.

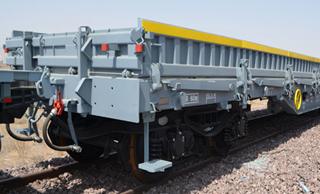

واگن لبهکوتاه
این واگن دارای دیوارههای کوتاه در اطراف بدنه است و برای حمل بارهایی استفاده میشود که نیاز به بارگیری و تخلیه آسان دارند. در راهآهن ایران از این واگن برای حمل آهنآلات، قطعات صنعتی، مصالح ساختمانی و بارهای سنگین با حجم کمتر استفاده میشود.

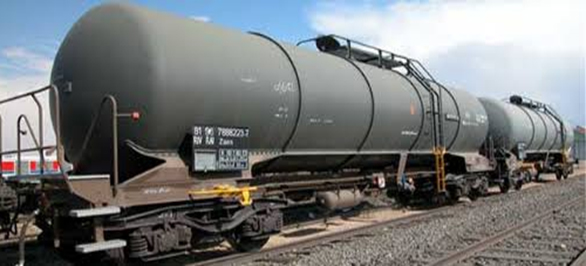

واگن مخزندار
واگن مخزندار برای حمل مواد مایع طراحی شده است و در صنایع نفت، پتروشیمی و شیمیایی کاربرد زیادی دارد. این واگنها برای انتقال فرآوردههای نفتی مانند نفت، گازوئیل، بنزین، روغنهای صنعتی و برخی مواد شیمیایی استفاده میشوند.

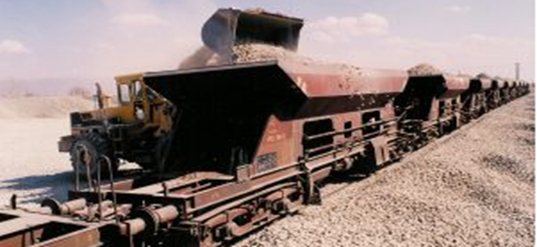

واگن شنکش
واگن شنکش نوعی واگن مخصوص حمل مواد فلهای مانند شن، ماسه و مصالح معدنی است که امکان تخلیه آسان بار را فراهم میکند. این واگن بیشتر در پروژههای عمرانی، راهسازی و حمل مصالح مورد استفاده قرار میگیرد.

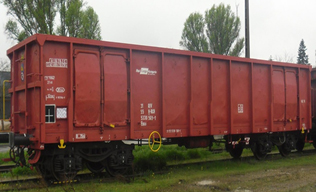

واگن لبهبلند
واگن لبهبلند یکی از مهمترین واگنهای باری در ایران است، زیرا بخش زیادی از حمل بار ریلی کشور مربوط به مواد معدنی و صنایع فولادی است. این واگن دارای دیوارههای بلند بوده و برای حمل سنگآهن، زغالسنگ، گندله، کنسانتره، سنگ معدن و مواد فلهای حجیم استفاده میشود. ظرفیت بالا و مقاومت مناسب باعث شده این واگن در مسیرهای معدنی و صنعتی کاربرد زیادی داشته باشد.

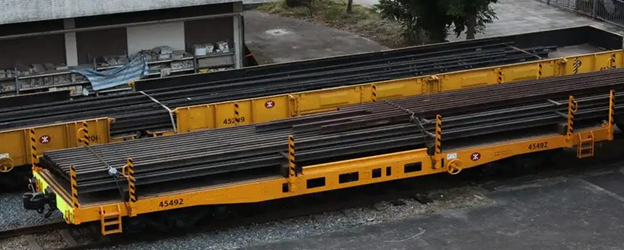

واگن ریلکش
این واگن برای حمل ریلهای فولادی و تجهیزات مربوط به ساخت و نگهداری خطوط ریلی استفاده میشود. به دلیل طول زیاد ریلها، این واگنها دارای طراحی خاصی هستند تا امکان انتقال ایمن ریلها در پروژههای توسعه و تعمیر خطوط راهآهن فراهم شود.
واگن فلهبر یا کابوس
واگن فلهبر برای حمل مواد دانهای و پودری طراحی شده است و دارای تجهیزات مناسب برای بارگیری و تخلیه سریع است. این واگنها برای حمل غلات، سیمان، مواد معدنی و سایر مواد فلهای استفاده میشوند.
نحوه کد گذاری واگن در ایران
شماره واگنهای باری بر اساس استاندارد UIC از۱۲ رقم اصلی و یک رقم کنترل تشکیل شده است. در این سیستم شمارهگذاری، دو رقم اول بیانگر کد قابلیت بهرهبرداری واگن، دو رقم بعدی نشاندهنده کد کشور ثبتکننده واگن، چهار رقم بعدی بیانگر نوع، کلاس و مشخصات فنی واگن، سه رقم بعدی شماره سریال اختصاصی واگن و رقم آخر بهعنوان رقم کنترل (Check Digit) برای کنترل صحت شماره و جلوگیری از بروز خطا در ثبت و شناسایی واگن استفاده میشود. این سیستم شمارهگذاری امکان شناسایی یکتای هر واگن، مدیریت ناوگان، ثبت سوابق تعمیرات و تبادل اطلاعات بین شبکههای ریلی را فراهم میکند.
نمونه: ۸۴ ۵۶ ۳۹۱۰ ۲۴۵-۳
- ۸۴ کد کشور ایران
- ۵۶ کد واگن باری
- ۳۹۱۰ سری یا تیپ واگن
- ۲۴۵ شماره مسلسل واگن
- ۳ رقم کنترل
انواع واگن های باری شرکت های مالک
شرکت راهآهن حمل و نقل (RWT)
شرکت راهآهن حمل و نقل یکی از بزرگترین شرکتهای مالک واگن باری در ایران است و در زمینه حمل بار ریلی فعالیت میکند. این شرکت دارای ناوگان گسترده واگنهای باری بوده و در حمل مواد معدنی، کالاهای صنعتی و محمولههای عمومی فعالیت دارد. شرکت راهآهن حمل و نقل یکی از بزرگترین شرکتهای خصوصی فعال در حوزه حمل بار ریلی ایران است و دارای ناوگانی متنوع از واگنهای باری میباشد. این شرکت با توجه به فعالیت در حوزههای مختلف حمل و نقل، از انواع واگنهای مسقف، لبهبلند، لبهکوتاه، مسطح و مخزندار استفاده میکند.
واگنهای مسقف این شرکت برای حمل کالاهای عمومی، محصولات کشاورزی، مواد غذایی و کالاهای صنعتی مورد استفاده قرار میگیرند. واگنهای لبهبلند برای حمل مواد معدنی مانند سنگآهن، زغالسنگ، گندله و کنسانتره کاربرد دارند. همچنین واگنهای مسطح برای حمل کانتینر، تجهیزات صنعتی و بارهای حجیم و واگنهای مخزندار برای حمل مواد مایع و فرآوردههای نفتی استفاده میشوند.
شرکت بهتاش سپاهان
شرکت بهتاش سپاهان از شرکتهای قدیمی بخش خصوصی در حمل و نقل ریلی ایران است که با خرید و مالکیت تعداد زیادی واگن باری وارد این حوزه شد. این شرکت در زمینه حمل بارهای مختلف ریلی، بهخصوص بارهای صنعتی و معدنی، فعالیت دارد. شرکت بهتاش سپاهان از شرکتهای باسابقه در زمینه حمل و نقل ریلی بار است که بخش مهمی از فعالیت آن مربوط به حمل مواد معدنی و صنعتی میباشد. این شرکت بیشتر از واگنهای لبهبلند، لبهکوتاه و مسطح استفاده میکند.
واگنهای لبهبلند این شرکت برای جابهجایی سنگآهن، مواد اولیه فولاد، گندله و سایر مواد معدنی به کار میروند. واگنهای لبهکوتاه برای حمل محصولات فولادی، قطعات صنعتی و مصالح مورد استفاده قرار میگیرند و واگنهای مسطح نیز برای حمل بارهای سنگین و تجهیزات صنعتی کاربرد دارند.
شرکت گهر ترابر سیرجان
این شرکت وابسته به مجموعه صنعتی گلگهر است و نقش مهمی در حمل مواد معدنی، بهخصوص سنگآهن و محصولات مرتبط با زنجیره فولاد دارد. واگنهای این شرکت عمدتاً برای پشتیبانی از فعالیتهای معدنی و صنعتی مورد استفاده قرار میگیرند.گهر ترابر سیرجان از شرکتهای وابسته به زنجیره معدن و فولاد است و فعالیت اصلی آن حمل مواد معدنی میباشد. به همین دلیل بخش عمده واگنهای مورد استفاده این شرکت از نوع لبهبلند و فلهبر است.
این واگنها برای حمل سنگآهن، کنسانتره، گندله و مواد اولیه مورد نیاز صنایع فولادی استفاده میشوند و نقش مهمی در انتقال مواد معدنی از معادن به کارخانههای فرآوری دارند.
شرکت کویر واگن
شرکت کویر واگن یکی از شرکتهای فعال در حوزه حمل و نقل ریلی ایران است که در زمینه مالکیت و بهرهبرداری واگنهای باری فعالیت دارد. این شرکت با در اختیار داشتن ناوگان واگنهای باری، خدمات حمل ریلی کالا را برای صنایع مختلف ارائه میدهد.واگنهای مورد استفاده این شرکت شامل واگنهای لبهبلند، لبهکوتاه، مسطح است. واگنهای لبهبلند برای حمل مواد معدنی مانند سنگآهن، کنسانتره و مواد اولیه صنایع فولادی استفاده میشوند، در حالی که واگنهای مسطح برای حمل بارهای سنگین، تجهیزات صنعتی و محمولههای حجیم کاربرد دارند.
شرکت پلور سبز
شرکت پلور سبز یکی از شرکتهای فعال در صنعت ریلی ایران است که علاوه بر طراحی، تولید، بازسازی و تعمیر انواع واگنهای ریلی، مالک و بهرهبردار بخشی از ناوگان واگنهای باری نیز محسوب میشود. این شرکت با در اختیار داشتن واگنهای باری و ارائه خدمات حملونقل ریلی، در جابهجایی انواع کالاهای معدنی، صنعتی و عمومی نقش دارد و همزمان در زمینه ساخت، نوسازی و تعمیرات اساسی ناوگان ریلی نیز فعالیت میکند.واگنهای باری تولیدی یا مرتبط با این شرکت شامل واگن لبهبلند، واگن لبهکوتاه و واگن حمل غلات است. واگنهای لبهبلند برای حمل مواد معدنی و بارهای حجیم، واگنهای لبهکوتاه برای حمل بارهای صنعتی و واگن حمل غلات برای جابهجایی محصولات کشاورزی و مواد فلهای استفاده میشوند.
شرکت ریلی جوپار
شرکت جوپار از شرکتهای خصوصی فعال در حمل و نقل ریلی ایران است که در زمینه حمل بار و مالکیت ناوگان ریلی فعالیت میکند. این شرکت دارای واگنهای باری برای جابهجایی محمولههای مختلف در شبکه ریلی کشور است.ناوگان باری جوپار شامل واگنهایی مانند واگن لبهبلند، واگن مسقف، واگن مخزندار است. واگنهای لبهبلند بیشتر برای حمل مواد معدنی و محصولات صنایع سنگین استفاده میشوند، واگنهای مسقف برای کالاهای عمومی و صنعتی و واگنهای مخزندار برای حمل مواد مایع کاربرد دارند.
شرکت ریل پرداز سیر
از شرکت های خصوصی فعال در حوزه حمل و نقل ریلی بار در ایران است که با مالکیت ناوگان واگن های باری در جابجایی مواد معدنی محصولات فولادی و سایر کالاها در شبکه ریلی کشور فعالیت میکند. ناوگان باری ریل پرداز سیر شامل واگن لبه بلند است. واگن های لبه بلند مناسب حمل بارهای فله معدنی مانند سنگ آهن، کنسانتره سنگ آهن، گندله، زغال سنگ، مواد معدنی، شن و ماسه کاربرد دارند.
شرکت سینا ریل پارس
از شرکت های خصوصی فعال در حمل و نقل ریلی بار در ایران است که در زمینه جابجایی انواع کالا در شبکه ریلی کشور فعالیت میکند و دارای ناوگان متنوعی از واگن های باری است. واگن های باری شرکت سینا ریل پارس شامل واگن لبه بلند و واگن مخزن دار برای حمل فرآورده های نفتی و مواد شیمیایی و واگن های لبه بلند برای حمل مواد معدنی سنگ آهن، زغال سنگ، شن و ماسه مورد استفاده قرار میگیرند.
شرکت پرتو بار فرابر خلیج فارس
شرکت فعال در حوزه حمل و نقل ریلی بار در ایران است که با بهره گیری از ناوگان واگن های باری در جابجایی فرآورده های نفتی، مواد معدنی و سایر کالاها در شبکه ریلی کشور فعالیت میکند. واگن های باری شرکت پرتو بار فرابر خلیج فارس شامل واگن های مخزن دار، واگن های لبه بلند و واگن های لبه کوتاه است واگن های مخزن دار برای حمل فرآورده های نفتی، واگن های لبه بلند برای حمل مواد معدنی و فولادی و واگن های لبه کوتاه برای حمل انواع کالاهای فله و صنعتی مورد استفاده قرار میگیرند.
شرکت آسیا سیر ارس
از شرکت های خصوصی فعال در حوزه حمل و نقل ریلی بار در ایران است که با مالکیت ناوگان واگن های باری در جابجایی مواد معدنی محصولات فولادی و سایر کالاها در شبکه ریلی کشور فعالیت میکند. واگن های باری شرکت آسیا سیر ارس شامل واگن لبه بلند، لبه کوتاه، مسطح و فله بر است این واگن ها برای حمل مواد معدنی، محصولات فولادی، کانتینر، کالاهای صنعتی و بارهای فله کاربرد دارند.
شرکت پارسیان ریل شرق
شرکت پارسیان ریل شرق از شرکتهای خصوصی فعال در حمل و نقل ریلی ایران است که در زمینه حمل بار و مالکیت ناوگان ریلی فعالیت میکند. این شرکت دارای واگنهای باری برای جابهجایی محمولههای مختلف در شبکه ریلی کشور است.واگن های باری شرکت پارسیان ریل شرق شامل واگن باری مسقف ،واگن مخزن دار مخصوص حمل روغن خوراکی و واگن فله بر ایرانی جهت حمل غلات میباشد.
